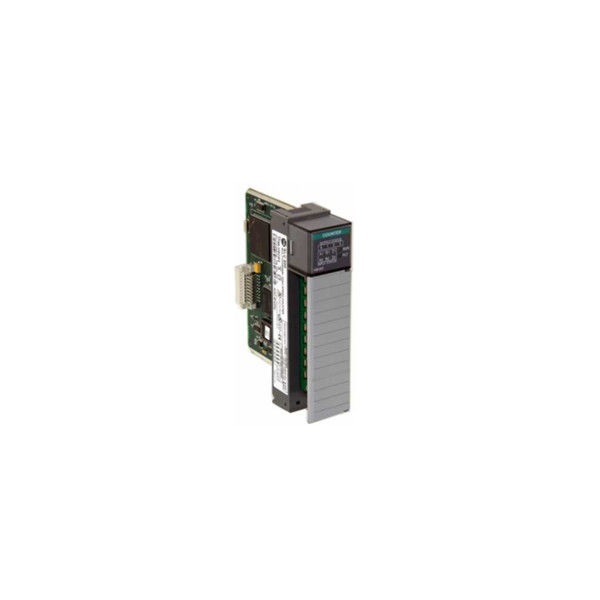

Modul Input Multi Saluran Allen Bradley 1746-HSCE2 SLC 500 Penghitung Kecepatan Tinggi

Allen Bradley 1746-HSCE2 SLC 500 modul input multi-saluran Penghitung kecepatan tinggi

1746-HSCE2

1756-HSCE2 adalah modul penghitung berkecepatan tinggi multi-saluran.Modul ini adalah modul cerdas, digunakan untuk tujuan khusus penghitungan, penjumlahan, pemantauan posisi, dan aplikasi berkecepatan tinggi lainnya.Modul ini dilengkapi dengan ±A1, ±B1, ±Z1, ±A2, ±B2, dan ±Z2 dengan rentang tegangan input 4,2VDC hingga 12VDC dan 10VDC hingga 30VDC.Ini juga dilengkapi dengan Delapan (8) output yang terdiri dari Empat (4) virtual dan Empat (4) output sumber 5-30 VDC nyata.

Saluran input modul ini menerima sinyal dengan lebar pulsa minimum 475 ns dengan pemisahan pulsa minimum 200 ns dan frekuensi input maksimum 1 MHz.Modul ini memiliki isolasi bidang belakang 1000V dan isolasi saluran ke keluaran 500V.Setiap kanal modul memiliki rentang tegangan input 4,2V dc hingga 12V dc saat dioperasikan pada 5VDC dan 10V dc hingga 30V dc saat dioperasikan pada 24VDC.

Spesifikasi keluaran modul mencakup kisaran tegangan keluaran 5-30 VDC dengan arus keluaran On-state maksimum per saluran 1,0 A sedangkan Max.Arus On-State per modul adalah 2,0 A pada 40°C dan 1,5 A pada 60°C.Penurunan tegangan On-state maksimum adalah 0,5V dan Arus Kebocoran Off-State Maksimum 100 µA.1746-HSCES memiliki isolasi backplane 1000V dan output ke isolasi input 500V.

Modul ini dapat dikonfigurasi untuk melakukan penghitungan pada kedua arah.Ini mendukung hingga Empat (4) penghitung pulsa atau Dua (2) penghitung kuadratur.Setiap pencacah modul mampu menghitung hingga +/- 8.388.607, dikonfigurasi sebagai pencacah linier atau cincin.Modul penghitung ini memiliki prosesor khusus untuk memproses sinyal.Ini dapat digunakan di seluruh sistem SLC 500 dan dengan Modul Adaptor I/O Jarak Jauh (RIO) 1747-ASB SLC sebagai komponen RIO.
