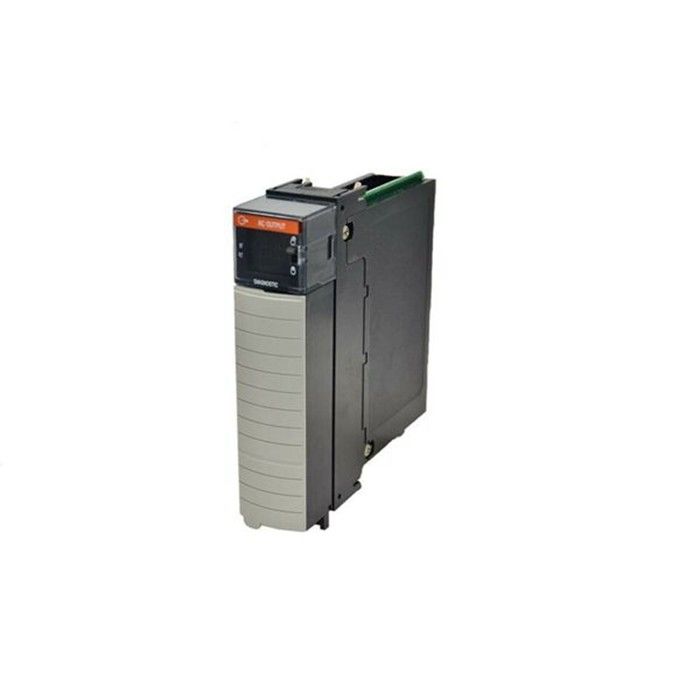

MVI56E-MNET adalah modul komunikasi Modbus khusus yang dikembangkan oleh ProSoft Technology, dirancang untuk integrasi yang mulus dengan pengontrol logika yang dapat diprogram (PLC) Allen-Bradley ControlLogix. Ini memungkinkan pertukaran data yang andal antara sistem ControlLogix dan perangkat berkemampuan Modbus, menjembatani kesenjangan antara protokol komunikasi industri yang berbeda.
- Merek: ProSoft Technology
- Seri Produk: MVI56E (Modul Komunikasi yang Ditingkatkan untuk ControlLogix)
- Faktor Bentuk: Kompatibel dengan sasis ControlLogix 17-slot, mengikuti standar desain modular Allen-Bradley
- Persyaratan Daya: Mengambil daya dari backplane sasis ControlLogix (tidak memerlukan catu daya eksternal)
- Antarmuka Terminal: 2 x port RJ45 (untuk komunikasi Modbus TCP/IP) dan blok terminal opsional untuk Modbus RTU (melalui RS-232/RS-485, tergantung pada varian model)
- Protokol yang Didukung:
- Modbus TCP/IP (mode klien dan server)
- Modbus RTU (mode master dan slave, jika dilengkapi dengan antarmuka serial)
- Laju Transfer Data:
- Ethernet (Modbus TCP/IP): Hingga 100 Mbps (penginderaan otomatis 10/100 Base-T)
- Serial (Modbus RTU): Hingga 115,2 kbps (laju baud, paritas, dan bit stop yang dapat dikonfigurasi)
- Kapasitas Data: Mendukung hingga 4.000 register input dan 4.000 register output untuk pemetaan data antara perangkat ControlLogix dan Modbus
- Batas Koneksi: Hingga 32 koneksi klien Modbus TCP/IP simultan (untuk komunikasi dengan beberapa server Modbus)
- Suhu Pengoperasian: 0°C hingga 60°C (32°F hingga 140°F)
- Suhu Penyimpanan: -40°C hingga 85°C (-40°F hingga 185°F)
- Kelembaban Relatif: 5% hingga 95% (non-kondensasi)
- Isolasi: 1500 V DC antara port Ethernet dan backplane; 250 V DC antara port serial (jika ada) dan backplane
- Sertifikasi: UL 508 (Peralatan Kontrol Industri), CSA C22.2 No. 14-15, CE (EN 61000-6-2, EN 61000-6-4), ATEX Zona 2/22 (untuk varian area berbahaya)
- Fleksibilitas Peran Ganda: Berfungsi sebagai master/klien dan slave/server Modbus, beradaptasi dengan arsitektur jaringan yang beragam.
- Integrasi Sasis yang Mulus: Berkomunikasi dengan prosesor ControlLogix melalui backplane sasis, menghilangkan kebutuhan kabel eksternal antara modul dan PLC.
- Pemetaan Data yang Dapat Dikonfigurasi: Memungkinkan pengguna untuk menentukan peta register khusus (melalui perangkat lunak ProSoft Configuration Builder) agar selaras dengan persyaratan data aplikasi tertentu.
- Alat Diagnostik: LED status bawaan (daya, komunikasi backplane, aktivitas Ethernet) dan diagnostik berbasis perangkat lunak untuk memecahkan masalah jaringan.
- Dukungan Redundansi: Kompatibel dengan pengaturan sasis redundan ControlLogix, memastikan komunikasi tanpa gangguan dalam aplikasi kritis.
Ideal untuk sistem otomatisasi industri yang memerlukan komunikasi Modbus dengan PLC ControlLogix, seperti:
- Pertukaran data dengan sensor Modbus RTU (misalnya, sensor suhu, tekanan) di lini manufaktur
- Integrasi ControlLogix dengan sistem SCADA Modbus TCP/IP untuk pemantauan terpusat
- Komunikasi dengan penggerak frekuensi variabel (VFD) atau pengontrol motor berkemampuan Modbus dalam sistem HVAC
- Transfer data antara ControlLogix dan perangkat industri pihak ketiga (misalnya, meter, aktuator) di industri minyak dan gas, air/air limbah, atau pengolahan makanan
